格柵板/鋼格柵板組成各部分名稱詳細說明

作者：泰江鋼格板廠家來源：levitrasutra.com 日期：2017/3/7 15:51:21

鋼格柵板各組成部分術語及定義

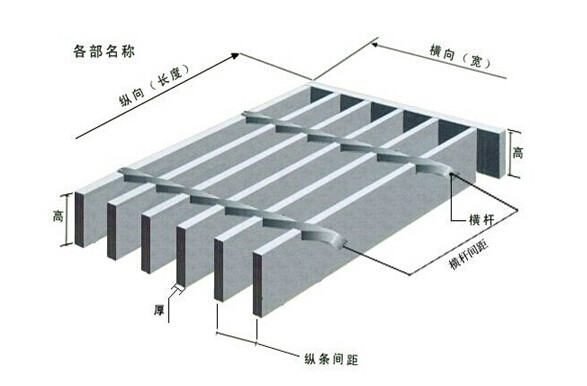

鋼格柵板組成部分名稱

1、鋼格柵板各組成部分術語

橫桿：正交于負載扁鋼上方的扭絞方鋼、圓鋼或扁鋼稱之為橫桿。

扭絞方鋼就有很強的防滑性能及抓牢性，橫桿優先選擇扭絞方鋼制作。

橫桿在鋼格板中起到連接負載扁鋼的作用，不作為受力材料。

2、負載扁鋼：與橫桿正交且承擔荷載力的扁鋼稱之為負載扁鋼。負載扁鋼一般選用3mm-10mm厚度，20mm以上高度的扁鋼制作。

3、受力方向：與負載扁鋼平行的方向稱之為受力方向。

受力方向一般與現場主梁方向水平垂直，已確保人行走時與之形成正交受力

4、包邊：焊接與每一根負載扁鋼垂直方向的最外圍扁鋼稱之為包邊扁鋼。包邊扁鋼通常和負載扁鋼選用同一種扁鋼焊接制作，也可以根據實際需要選用角鋼包邊、大扁鋼包邊、加厚踢腳板制作

5、側包邊：焊接與每一根橫桿垂直方向的最外圍扁鋼稱之為包邊扁鋼。

側包邊與包邊扁鋼具有同等的選擇性

6、扁鋼間距：負載扁鋼按一定的距離進行排列，相鄰扁鋼直接的距離成為扁鋼間距。鋼格板扁鋼間距可以根據客戶及現場的實際荷載力進行布置排列

7、橫桿中心間距：相鄰橫桿之間的距離稱之為橫桿間距

8、鋼格柵板長度、寬度：鋼格板是一種矢量產品，有方向的表達鋼格板長寬尺寸，能后為廠家在制作時提供更為精準的數據。

平行于負載扁鋼方向的尺寸稱之為鋼格板長度；平行于橫桿方向的尺寸稱之為寬度。

鋼格柵板規格表示一般表示為：寬度*長度；寬度即代表鋼格柵板的橫桿方向尺寸，長度即負載扁鋼方向尺寸，與我們平時理解的數字大小代表長寬不同。

例：960mm*850mm,在制作時，960mm方向的尺寸是使用橫桿制作的，850mm方向的尺寸是使用負載扁鋼制作的，這里960mm我們稱之為寬度，850mm我們稱之為長度，即使數字上960mm大于850mm，我們也將960mm稱之為寬度，850mm稱之為長度（代表受力方向）
